Le Conseil Départemental du Finistère a contacté l’association S.M.Aug afin de concevoir une grande maquette du site Ménez-Hom. L’objectif est de créer un support de concertation pour la gestion du site par le service des espaces naturels.
Les principales étapes de fabrication sont présentées.
1° Création du modèle 3d sous Qgis
A partir du RGE Alti 1 mètre de l’IGN et de l’extension Qgis2threeJs, le modèle 3d numérique est créé. Il permet de se promener numériquement dans l’espace et de visualiser les données de référence.
2° Usinage de la maquette
A l’aide de la fraiseuse numérique de l’UBO Open Factory, un bloc de polyuréthane de 15 cm d’épaisseur est usiné. Différentes passes de fraises viennent retirer successivement de la matière faisant ainsi apparaître le relief.
3° Correction des défauts du matériau
La densité du matériau n’est pas uniforme, des petites bulles d’air sont présentes. Elles se situent principalement au milieu de la matière et donc proche du sommet du Menez-Hom.
A l’aide de morceaux de polyuréthane et de pâte à bois, chaque trou est comblé puis légerement poncé afin de retrouver un aspect lisse.
4° Peinture de la maquette
Plusieurs sous-couches de couleur blanche sont passées à la bombe sur la maquette afin de masquer les corrections et d’homogénéiser les différentes teintes du polyuréthane.
Plusieurs informations doivent être peintes sur la maquette :
- les habitats naturels : landes sèches et humides, zones humides, forêts de feuillus, forêts de conifères, prairies, culture, etc,
- les principales voies de circulations : routes départementales, voies de desserte,
- les chemins de randonnée,
- les parkings,
- Autres repères d’intérêt : Chapelle, enclos.
A l’aide d’un vidéoprojecteur, l’ensemble des données sont projetées sur la maquette.
Les limites des différentes zones et lignes ont été tracées discrètement.
Enfin, les différents figurés sont peints, en commençant par les aplats de couleurs et en terminant par les symboles ponctuels. Pour les figurés les plus fins, un marqueur fin est utilisé.
5° Création des accessoires

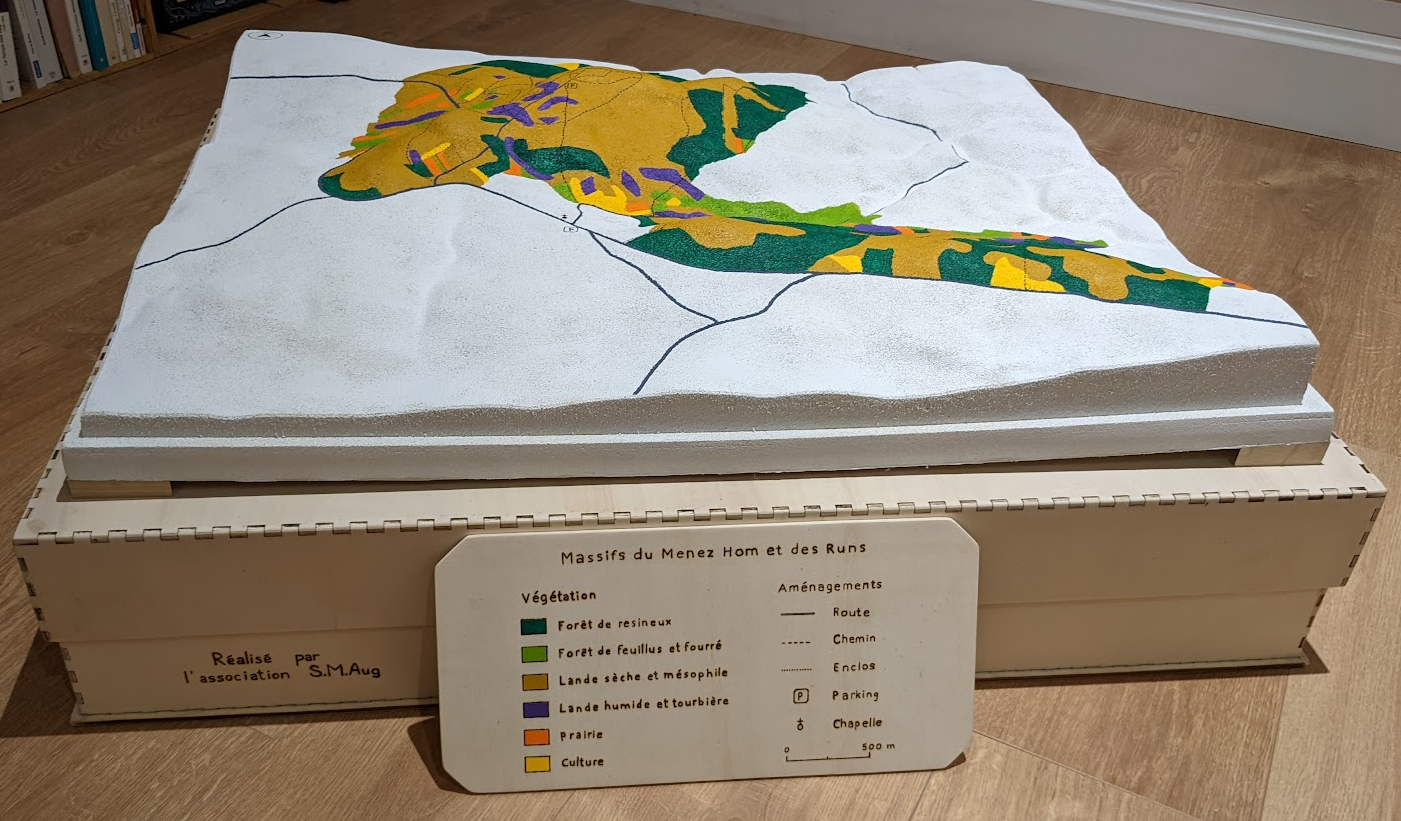

Une légende finement gravée à l’aide d’un pyrograveur est réalisée pour une compréhension facile de la maquette.
Une boîte en bois est conçue afin de protéger la maquette et de la transporter facilement.
6° Livraison de la maquette
L’équipe SMaug est satisfait du travail accompli !
Emilie, chargée de mission au Conseil Départemental, a apprécié de collaborer avec SMaug. Le moment de découverte de la maquette a été magique !
